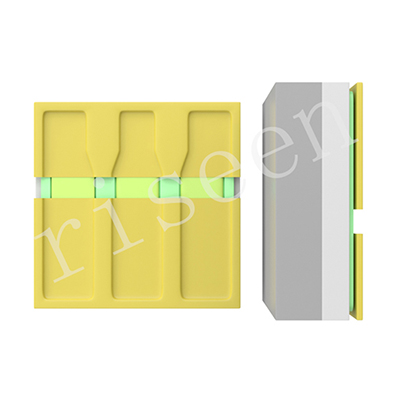

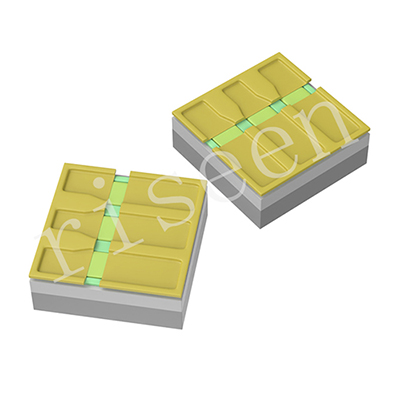

我們都知道一般紫外LED芯片只能封裝成貼片的，那么你有見過其可以封裝成TO的嗎？下面一起來看下吧。

從原理上講，TO封裝沒問題

TO封裝（像TO-18、TO-46、TO-56、TO-9這些），本質上是一種金屬圓殼封裝形式，最早是給激光二極管和光電二極管用的。

它的優點很明顯：結構堅固，密封性好；散熱通道直接金屬導出；適合精密定位和機械安裝；

光軸穩定，不容易偏。

而紫外LED芯片在原理上就是一個半導體發光器件，當然也能放進TO殼里。

現在市面上確實有廠家在做，比如TO-39封裝的UVC LED，常見在光學檢測、殺菌模塊、實驗儀器上。

紫外LED和普通可見光LED不一樣，它對材料和氣密性要求非常高。尤其是UVC（200~280nm）這一段，能量高、容易被吸收、材料老化快。

而傳統TO封裝常用的透鏡材料是玻璃或者環氧樹脂，這在紫外波段下就會出問題：

1. 透光率低：普通玻璃在UVC下透過率很差，要用石英玻璃或者藍寶石窗口。

2. 封裝膠老化：環氧或者硅膠會被UVC照衰甚至碳化，所以必須選抗UV的封裝材料。

3. 氣密封裝要求高：紫外LED在空氣中工作容易氧化、電極腐蝕，所以很多TO封裝會采用真空或氮?dú)夥庋b。

TO封裝的一個限制就是散熱面積小。

紫外LED的光電效率本來就不高，電能大部分變熱能，尤其是高功率芯片（比如幾百毫瓦級），如果熱量導不出去，結溫上升太快，壽命會大幅下降。
